在LED顯示設備的使用過程中，不可避免地會遇到故障問題。今天，我們將介紹如何識別和判斷LED顯示屏的故障診斷方法 步驟1：檢查圖形卡的設置部分是否已設置。所需的設置方法在CD的電子文件中。請參閱

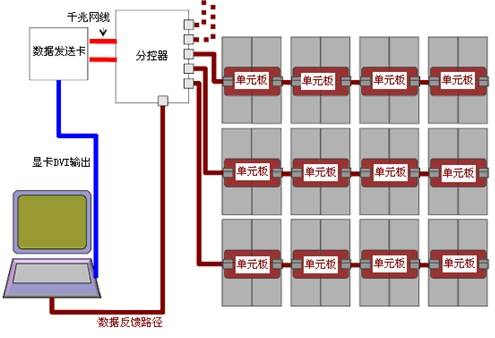

步驟2：檢查系統的基本連接，如DVI電纜和網絡電纜插座是否正確，主控卡與計算機PCI插座的連接，串口電纜連接等。連接方式有圖例，請仔細閱讀

步驟3：檢查電腦和LED電源系統是否符合使用要求。當LED屏幕的電源不足時，當接近白色（高功耗）時，圖片將閃爍。根據箱體的用電需求準備合適的電源

步驟4：檢查發送卡的綠燈是否定期閃爍。轉到步驟6。如果不閃爍，請重新啟動。進入系統前，檢查綠燈是否定期閃爍。如果閃爍轉到步驟2，請檢查DVI線路是否正確連接。如果問題未解決，則發送卡、圖形卡和DVI線路中的一個出現故障，請分別更換并重復步驟3

步驟5：請根據軟件說明進行設置或重新安裝，直到發送卡綠燈閃爍，否則重復步驟3
  步驟6：檢查接收卡綠燈（數據燈）是否與發送卡綠燈同步閃爍。如果閃爍，請轉至步驟8，檢查紅燈（電源）是否亮起。如果打開，轉到步驟7，檢查黃燈（電源保護）是否打開。如果未打開，檢查電源是否反向連接或電源無輸出。如果打開，檢查電源電壓是否為5V。如果關閉，請卸下適配卡和電纜并重試，如果問題未解決，請更換接收卡并重復步驟6

步驟7：檢查網絡電纜是否連接良好或過長（必須使用標準的Cat 5網絡電纜，且無中繼器的網絡電纜的最大距離小于100m）。檢查網線是否按照標準制作（請參閱系統安裝和設置）。如果問題沒有解決，請更換接收卡并重復步驟6

步驟8：檢查大屏幕電源指示燈是否亮起。如果沒有，請轉到步驟7，檢查適配卡接口定義行是否與單元板匹配。注意：連接大多數屏幕后，本地框中可能沒有圖片或花屏。由于網線的RJ45接口連接不牢固，或接收卡的電源未連接，信號無法傳輸。因此，請拔下網線（或更換），或插入接收卡的電源（注意方向）

通過以上步驟，幾乎可以找到大部分故障的原因，排除故障后即可解決。
